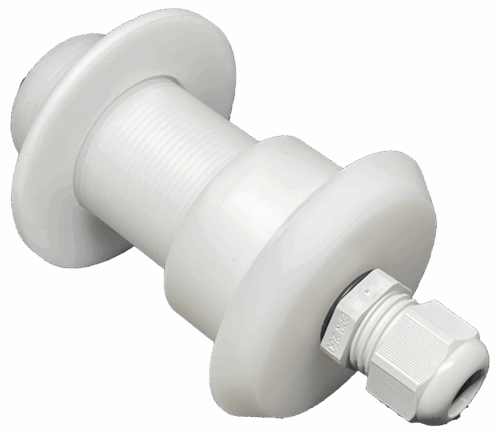

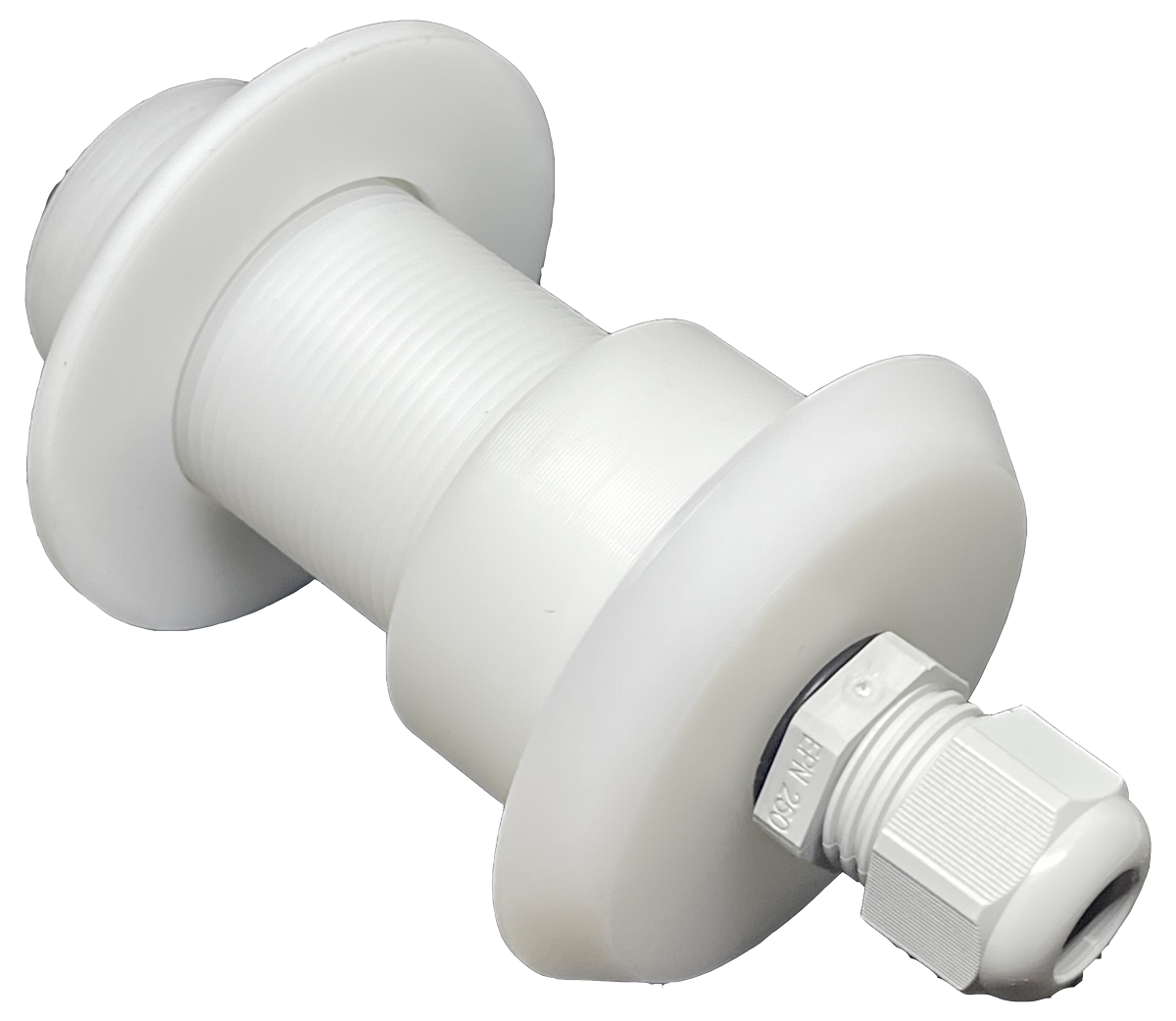

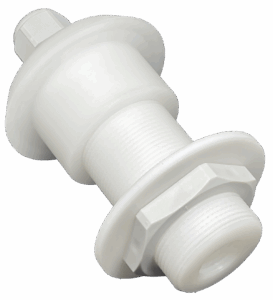

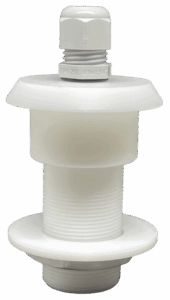

SPE Le modèle à simple presse étoupe
Pour la traversée de cloisons ou plafonds pour câbles ou tuyaux de petits diamètres
Largeur cloisons / plafonds : de 50 à 200 mm en standard
Presse étoupe : de ISO M12 à M63
Matière : Rosace, fourreau, rondelle POM C, PEEK, PVC, Inox 304L/316L... + écrou en PA-GF standard (autres matières sur demande)
Tenue en température : Suivant matière plastique de -50° à +300°
Etanchéité câble ou tube : 1 presse étoupe sur la rosace ou sur le fourreau
Etanchéité cloison : 1 joint plat en silicone ou cordon de silicone
Utilisation : Salle blanche ou chambre froide vers local technique
Presse étoupe : de ISO M12 à M63
Matière : Rosace, fourreau, rondelle POM C, PEEK, PVC, Inox 304L/316L... + écrou en PA-GF standard (autres matières sur demande)
Tenue en température : Suivant matière plastique de -50° à +300°
Etanchéité câble ou tube : 1 presse étoupe sur la rosace ou sur le fourreau
Etanchéité cloison : 1 joint plat en silicone ou cordon de silicone
Utilisation : Salle blanche ou chambre froide vers local technique
| Taille | Gamme tuyauterie | Encombrement sur cloison en mm | Ø perçage mm/th> | Ø scies à cloches< |
|---|---|---|---|---|
| 1 | ISO M12 à M20 | Ø 60 | De Ø 42 à 47 | 43 - 44 - 46 |
| 2 | ISO M25 à M40 | Ø 85 | De Ø ≤ 65 à 70 | 67 - 68 |
| 3 | ISO M50 | Ø 98 | De Ø 78 à 83 | 79 - 83 |
| 4 | ISO M63 | Ø 124 | De Ø ≤ 104 à 109 | 105 - 108 |

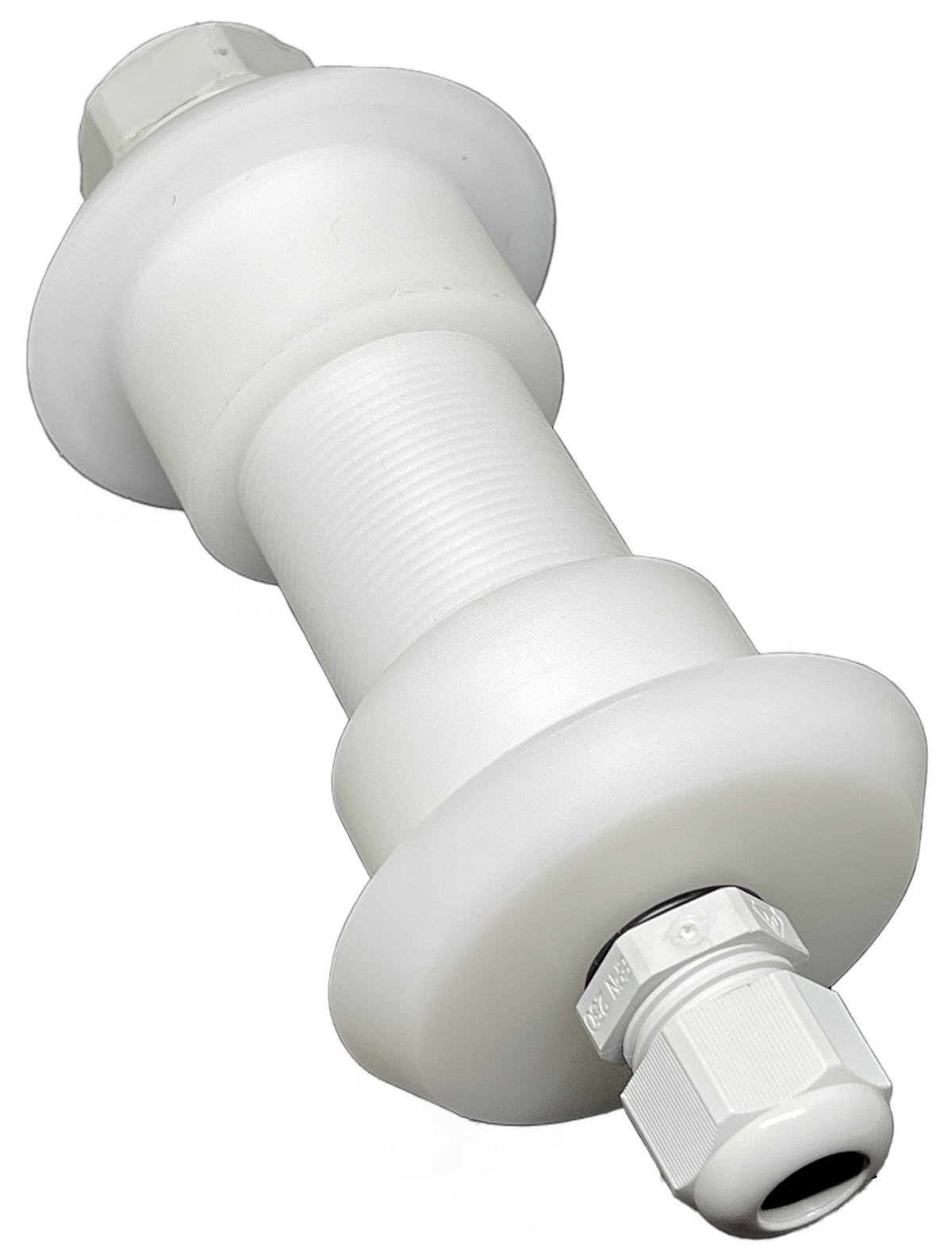

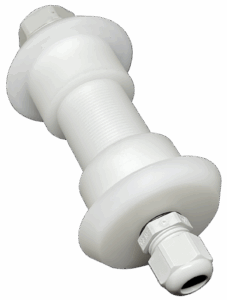

FTP Le modèle à double presse étoupe
Pour la traversée de cloisons ou plafonds pour câbles ou tuyaux de petits diamètres
Largeur cloisons / plafonds : de 50 à 200 mm en standard
Presse étoupe : de ISO M12 à M63
Matière : Rosace, fourreau, rondelle POM C, PEEK, PVC, Inox 304L/316L...
Tenue en température : Suivant matière plastique de -50° à +300°
Etanchéité câble ou tube : 2 presses étoupes sur les rosaces
Etanchéité cloison : 2 joints plats en silicone ou cordon de silicone
Utilisation : Salle blanche / salle blanche ou chambre froide / chambre froide
Presse étoupe : de ISO M12 à M63
Matière : Rosace, fourreau, rondelle POM C, PEEK, PVC, Inox 304L/316L...
Tenue en température : Suivant matière plastique de -50° à +300°
Etanchéité câble ou tube : 2 presses étoupes sur les rosaces
Etanchéité cloison : 2 joints plats en silicone ou cordon de silicone
Utilisation : Salle blanche / salle blanche ou chambre froide / chambre froide
| Taille | Gamme tuyauterie | Encombrement sur cloison en mm | Ø perçage mm/th> | Ø scies à cloches< |
|---|---|---|---|---|
| 1 | ISO M12 à M20 | Ø 60 | De Ø 42 à 47 | 43 - 44 - 46 |
| 2 | ISO M25 à M40 | Ø 85 | De Ø ≤ 65 à 70 | 67 - 68 |
| 3 | ISO M50 | Ø 98 | De Ø 78 à 83 | 79 - 83 |
| 4 | ISO M63 | Ø 124 | De Ø ≤ 104 à 109 | 105 - 108 |

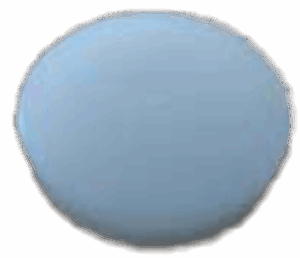

Bouchons - BCH
Ø tubes et fourreaux : SMS25 à 76,1 en standard
Matière : POM C
Utilisation : Bouchage de tube pour cheminement
Conductivité : Isolant
Matière : POM C
Utilisation : Bouchage de tube pour cheminement
Conductivité : Isolant
| Référence | Ø fourreau |
|---|---|
| BCH-PO-25 | SMS25 |
| BCH-PO-38 | SMS38 |
| BCH-PO-51 | SMS51 |
| BCH-PO-63,5 | SMS63,5 |
| BCH-PO-76,1 | SMS76,1 |

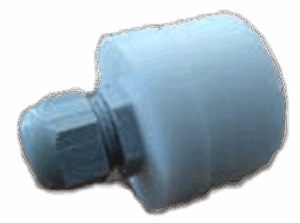

Bouchons - EMB
Ø tubes et fourreaux : SMS25 à 76,1 en standard
Matière : POM C
Utilisation : Entrée ou sortie de fourreaut
Conductivité : Isolant
Presse étoupe : ISO M12 à M50
Matière : POM C
Utilisation : Entrée ou sortie de fourreaut
Conductivité : Isolant
Presse étoupe : ISO M12 à M50
| Référence | Ø fourreau | Presse étoupe |
|---|---|---|
| EMB-PO-25 | SMS25 | M12 à M20 |
| EMB-PO-38 | SMS38 | M12 à M32 |
| EMB-PO-51 | SMS51 | M16 à M40 |
| EMB-PO-63,5 | SMS63,5 | M16 à M50 |
| EMB-PO-76,1 | SMS76,1 | M16 à M63 |
Les petits + qui font la différence :
- Fabrication Française
- Expédition sous 24/48h (selon modèles)
- Usinage sur mesures selon vos besoins
- Stock permanent
- Une livraison sur le chantier prêt à poser
- Tous nos modèles sont livré complet (joint torique, joint plat, presse étoupe)
- Livraison directement sur vos chantiers ou dans vos locaux Notice de montage
- Une mise en œuvre simple
- Perçage de la cloison avec un scie à cloche
- Vissage du clean pass sur la cloison
- Passage du tube ou du câble électrique
- Les joints plat font l’étanchéité sur la cloison / plafond (plus besoin de silicone en cartouche)
