Descentes de cables

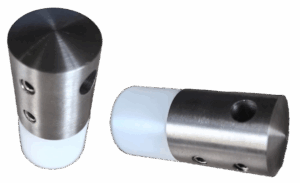

Descente de cables sur fils inox

Largeur cloisons / plafonds : de 50 à 200 mm en standard
Diamètre extérieur du tube : Toutes les diamètres standards ISO/OD/PVC/DIN/Métrique/cuivre
Matière : Rosace, fourreau, rondelle POM C, PEEK, PVC, Inox 304L/316L... + écrou en PA-GF standard (autres matières sur demande)
Tenue en température : Suivant matière plastique de -50° à +300°
Etanchéité tuyauterie : 1 joint torique sur la rosace
Etanchéité cloison : 1 joint plat en silicone ou cordon de silicone
Utilisation : Salle blanche ou chambre froide vers local technique
Taille Gamme tuyauterie Encombrement sur cloison en mm Ø perçage mm/th> Ø scies à cloches<
1 Tous les Ø ≤ 23 mm Ø 60 De Ø 42 à 47 43 - 44 - 46
2 Tous les Ø ≤ 40 mm Ø 85 De Ø ≤ 65 à 70 67 - 68
3 Tous les Ø ≤ 53 mm Ø 98 De Ø 78 à 83 79 - 83
4 Tous les Ø ≤ 76,1 Ø 124 De Ø ≤ 104 à 109 105 - 108
5 Tous les Ø ≤ 120 Ø 160 De Ø 142 à 147 146

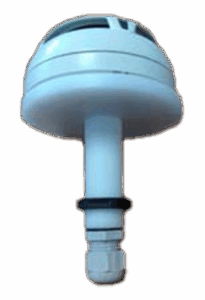

Support de détecteur incendie / Gyrophare - SDE

Largeur de cloison : 50 à 210 mm en standard
Presse étoupe : ISO de M12 à M63 en standard
Matière : POM C
Tenue en température : jusqu’à 130 °C continu
Etanchéité sur câble : 1 Presse-étoupe en standard
Etanchéité sur cloison : 1 joint plat ou cordon de silicone
Utilisation : Salle blanche ou chambre froide vers local technique
Référence Presse étoupe
SDE-PO-T1-50 de M12 à M20
SDE-PO-T2-50 de M25 à M40
SDE-PO-T3-50 M50
SDE-PO-T4-50 M63

Supports déportés

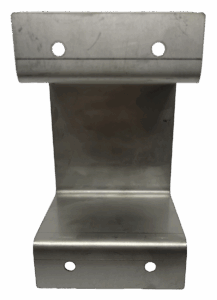

Supports déportés pour prises électriques / interrupteurs - SDA

Appareillage : Appareillage IP67 standard
Matière : Inox 304L
Déport : 50mm de la cloison
Utilisation : Salle blanche ou chambre froide
Répondent à la norme Absad D14
Description Référence Déport
SDA-1PC : Prise de courant / interrupteur simple SDA-80X80-50 50mm
SDA-2PC : Prise de courant / interrupteur double SDA-150X80-50 50mm
SDA-3PC : Prise de courant / interrupteur triple SDA-230X80-50 50mm

Supports déportés

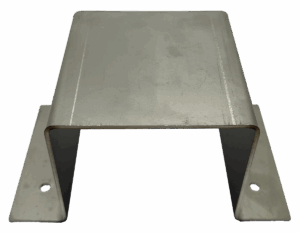

Supports déportés pour déclencheur manuel incendie - SDA-DM

Appareillage : Appareillage standard
Matière : Inox 304L
Déport : 50mm de la cloison
Utilisation : Salle blanche ou chambre froide
Répondent à la norme Absad D14
Référence Déport
SDA-DM 100X100-50 50mm

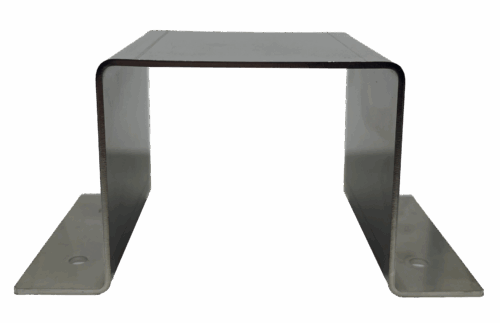

Supports déportés éclairages - SDA-ECL

Appareillage : Luminaires
Matière : Inox 304L
Tenue température : de -50 à 130°C en continu
Déport : 200 mm de la cloison
Utilisation : Salle blanche ou chambre froide
Répondent à la norme Absad D14
Taille Gamme tuyauterie Encombrement sur cloison en mm Ø perçage mm/th> Ø scies à cloches<
1 Tous les Ø ≤ 21,3 mm Ø 60 De Ø 40 à 45 40 - 43 - 44 - 45
2 Tous les Ø ≤ 48,3 mm Ø 90 De Ø ≤ 70 à 75 70 - 73 - 75
3 Tous les Ø ≤ 76,2 mm Ø 120 De Ø 93 à 95 93 - 95
4 Tous les Ø ≤ 88,9 mm Ø 145 De Ø ≤ 112 à 113 112 - 113

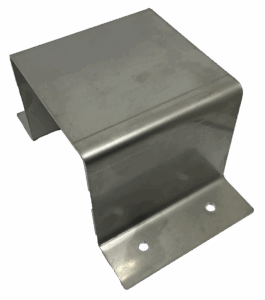

Supports déportés pour bloc de sécurité - SDA-BAES-PL

Appareillage : BAES en plafond
Matière : Inox 304L
Utilisation : Salle blanche ou chambre froide
Répondent à la norme Absad D14
Référence Déport
SDA-BAES-PL 20 cm



Supports déportés pour bloc de sécurité - SDA-BAES-MU

Appareillage : BAES mural
Matière : Inox 304L
Utilisation : Salle blanche ou chambre froide
Répondent à la norme Absad D14
Référence Déport
SDA-BAES-MU 50 mm

Les petits + qui font la différence :

  • Fabrication Française
  • Expédition sous 24/48h (selon modèles)
  • Usinage sur mesures selon vos besoins
  • Stock permanent
  • Une livraison sur le chantier prêt à poser
  • Tous nos modèles sont livré complet (joint torique, joint plat, presse étoupe)
  • Livraison directement sur vos chantiers ou dans vos locaux Notice de montage
  • Une mise en œuvre simple
  • Perçage de la cloison avec un scie à cloche
  • Vissage du clean pass sur la cloison
  • Passage du tube ou du câble électrique
  • Les joints plat font l’étanchéité sur la cloison / plafond (plus besoin de silicone en cartouche)
